Các loại Rọ đá

Rọ đá, hay còn gọi là Basket Gabion, là một vật liệu xây dựng quen thuộc trong ngành kỹ thuật xây dựng và cảnh quan. Với hình dạng đa dạng như khối lập phương hoặc trụ tròn, rọ đá không chỉ mang lại tính năng bảo vệ mà còn tạo ra những giá trị thẩm mỹ cho công trình. Khái niệm về các loại rọ đá rất phong phú, từ việc phân chia theo chất liệu cho đến cách thức ứng dụng trong thực tế.

Các loại rọ đá - Định hình khối rọ trong công tác sản xuất như thế nào

Phân loại Rọ đá theo chất liệu

Rọ đá mạ kẽm

Một trong những loại rọ đá phổ biến nhất là rọ đá mạ kẽm. Được sản xuất từ dây thép đã được mạ kẽm bằng phương pháp nhúng nóng, loại rọ đá này có khả năng chống ăn mòn cao, giúp kéo dài tuổi thọ của sản phẩm khi sử dụng ngoài trời. Điều này giống như việc mặc một chiếc áo giáp cho một chiến binh, bảo vệ chống lại những yếu tố môi trường khắc nghiệt.

Rọ đá bọc PVC

Ngoài rọ đá mạ kẽm, còn có rọ đá được bọc PVC. Việc bọc này không chỉ tăng cường khả năng chống ăn mòn mà còn mang lại tính thẩm mỹ hơn. Rọ đá bọc PVC thường được dùng trong các dự án yêu cầu sự hài hòa với cảnh quan thiên nhiên. Hình dung như việc trang trí cho một món quà; lớp bọc bên ngoài sẽ khiến nó trở nên hấp dẫn hơn rất nhiều.

Các loại rọ đá - Định hình khối rọ trong công tác sản xuất như thế nào

Phân loại Rọ đá theo cấu trúc

Rọ đá neo

Rọ đá neo là một trong những cấu kiện cơ bản, thiết kế với tấm lưới liền khối để giữ cho cấu trúc không bị sụt lún. Điều này tương tự như việc cố định một căn nhà bằng những móc neo vững chắc, giúp tránh khỏi nguy cơ đổ vỡ trong mùa mưa lớn hay địa chấn.

Rọ đá hộc

Loại khác là rọ đá hộc, thường được sử dụng trong các công trình cần tận dụng nguyên liệu tự nhiên và đảm bảo độ cứng vững cho nền móng. Rọ đá hộc hoạt động như một lớp đệm, hấp thụ lực tác động và phân bổ đều trên diện rộng. Nó là một phần thiết yếu, giống như các viên gạch trong một bức tường vững chắc.

Ứng dụng trong xây dựng

Rọ đá không chỉ đơn thuần là một vật liệu xây dựng, mà còn có vai trò quan trọng trong việc bảo vệ môi trường. Chúng thường được sử dụng để ngăn chặn xói lở đất, tạo ra hệ thống thoát nước hiệu quả và bảo vệ bờ kè. Trong một thế giới ngày càng chịu ảnh hưởng nặng nề bởi biến đổi khí hậu, vai trò của rọ đá trong việc duy trì cân bằng môi trường và hỗ trợ xây dựng bền vững ngày càng trở nên cấp thiết.

Các loại rọ đá - Định hình khối rọ trong công tác sản xuất như thế nào

Kích thước và tiêu chuẩn

Các kích thước tiêu chuẩn của rọ đá như 2mx1x0.5m hoặc 1mx0.5×0.5m cũng đóng vai trò quan trọng trong việc lựa chọn phù hợp cho từng dự án cụ thể. Điều này liên quan mật thiết đến thiết kế tổng thể của công trình và khả năng đáp ứng nhu cầu kỹ thuật. Giống như một bộ đồ, nếu không vừa với người mặc thì dù đẹp đến đâu cũng không thể phát huy tác dụng.

Với những thông tin phong phú về các loại rọ đá, cùng với những ứng dụng đa dạng và tiềm năng của chúng trong xây dựng hiện đại, ta có thể thấy rằng đây không đơn thuần chỉ là một vật liệu mà còn là một giải pháp hữu hiệu cho nhiều thách thức trong ngành xây dựng và bảo vệ môi trường.

Các loại rọ đá - Định hình khối rọ trong công tác sản xuất như thế nào

Rọ đá – Những khái niệm

Rọ đá là một hình khối có những dạng định hình khác nhau. Thông thường là các hình khối lập phương. Được cấu tạo từ các tấm  lưới thép đan bằng máy, hoặc bằng tay. Có hình dạng lục giác xoắn kép. Hay còn gọi là một cái “giỏ đựng đầy đá”

Rọ đá tiếng Anh được gọi là Gabion Basket (một cái giỏ đựng đá). Lưới thép định hình nên chúng có thể được đan, cũng có thể dùng lưới thép hàn lại với nhau tạo thành các khối rọ đá khác nhau.

ĐỌC THÊM >>   Sản xuất Rọ Đá Hưng Phú - Cung ứng mọi quy cách dây đan và định hình, giao hàng toàn quốc

Những chiếc giỏ bằng mây tre đựng đầy đá, được chất đầy trong những khúc sông mà ngày nay những nhà khảo cổ đã từng khai quật được. Một lâu đài cổ ở San Milan của nước ý cũng đã từng sử dụng dưới nền móng của công trình.

Cho đến cuối thế kỷ thứ 19, Rọ đá được ứng dụng với nhiều hình thức sản xuất khác nhau phổ biến trong xây dựng dân dụng và được cấp bằng sáng chế bởi Gaetano Maccaferri ở Sacerno, Emilia Romagna. Tại Hoa Kỳ được sử dụng vào đầu tiên vào năm 1957 đến năm 1965 trên sông Bắc, Virginia và sông Zealand, New Hampshire.

Các loại rọ đá - Định hình khối rọ trong công tác sản xuất như thế nàoXu hướng sử dụng các loại rọ đá xây dựng đê kè hiện nay

Sử dụng kè rọ hoặc định hình các khối rọ đá để xây dựng các công trình chống xói lở. Kỹ thuật này không mới với các nước trên thế giới, như các nước thuộc Châu Âu, Châu Mỹ. Rọ theo công nghệ đan dây được sử dụng từ rất sớm.

 Tại Việt Nam, rọ đá được sản xuất sớm nhất được chúng tôi ghi nhận là từ năm 1998. Đến nay một chặng đường không dài lắm. Nhưng hiện tại trên toàn Quốc cũng chỉ khoảng 10 đến 15 nhà sản xuất rọ đá lớn nhỏ với các quy mô khác nhau.

Vì rọ được sản xuất với công nghệ đan lưới thép dây mềm, với máy đan chuyên dụng. Đáp ứng nhanh các yêu cầu kè cứng trong công tác nền móng. Chúng dễ định hình và thi công nhanh. Với vật liệu lấp đa dạng và dầm nén dễ dàng. Đó là những lý do mà xu hướng sử dụng Rọ đá ngày càng phổ biến hơn.

Một lý do nữa là Rọ và thảm đá được đánh giá cao trong các công trình xây tường chắn. Đó là chi phí và tuổi thọ. So sánh với các vật liệu nặng khác như bê tông. Rọ đá có chi phí thi công thấp hơn và có tuổi thọ cao hơn. Cùng một yêu cầu thách thức về kỹ thuật.

Các loại rọ đá - Định hình khối rọ trong công tác sản xuất như thế nào

Xu hướng dùng các loại rọ đá kè đá ứng phó sạt lở đất

Ứng phó sạt lở đất, chống đá rơi trên các triền núi, bảo vệ các khu dân cư. Các nước trên thế giới như nước Đức, Anh, Pháp và các nước như Mỹ, Nhật bản… đã đi trước Việt Nam hàng trăm năm. Ứng phó sạt lở đất ngày nay ở Việt Nam. Các tỉnh miền núi phía Bắc, các tỉnh thuộc Tây nguyên, hoặc miền Tây Nam bộ. Nơi mà các con sông chịu ảnh hưởng với thời thiết cực đoan do ảnh hường biến đổi khí hậu. Ứng phó sạt lở đất ở những dự án này thuộc công trình trọng điểm Quốc gia. Blog của Hưng Phú cũng đã xuất bản một vài bài viết. Trong chuyên mục của trang chúng tôi cũng trình bày chi tiết. Mời bạn xem tại đây.

Các loại rọ đá - Định hình khối rọ trong công tác sản xuất như thế nào

Ứng phó sạt lở đất thông thường được sử dụng trong các công trình có địa tầng bất ổn như. Sự xói lở của dòng chảy thủy lực mạnh ở cửa sông, hoặc các con sông gần cửa biển. Đó gọi là công tác Chỉnh trị.

Ứng phó sạt lở đất ở miền núi là những vùng có địa tầng dễ trượt đất bởi tác động của con người. Hoặc những nơi có khảo sát về sụt lún đất trọng lực ngầm. Công tác kè cứng là phổ biến nhất trong công tác này.

Xung hướng kè giữ bất động sản

Giá trị của Bất động sản ngày càng gia tăng. Đất đai ngày càng khan hiếm và do đó việc chống sạt lở đất canh tác cũng như đất nhà thổ cư ngày càng có xu hướng tăng nhanh.

Hiện nay những hộ cá thể sử dụng loại vật liệu này để giữ đất, thay vì dùng các phương pháp kè truyền thống là xây dựng bê tông hoặc xây tường đá đắt đỏ và không chắc chắn bằng Rọ kè đá.

Các loại rọ đá - Định hình khối rọ trong công tác sản xuất như thế nào

Xu hướng kết hợp rọ và địa kỹ thuật tổng hợp

Ngày nay, xu hướng kết hợp giữ rọ đá và các vật liệu khác. Như dùng vải địa kỹ thuật không dệt. Dùng lưới địa kỹ thuật gia cố khối đắp hoặc các vật liệu neo khác như vải địa cường độ cao. Hoặc vật liệu chống xói mòn khác như ô địa kỹ thuật để làm cho công trình có tuổi thọ dài hơn.

Sử dụng phổ biến nhất vẫn là vải địa kỹ thuật không dệt. Vải không dệt có chức năng thoát nước và giữ lại đất trong nền móng. Bảo đảm chân công trình không bị xói mòn do mưa và thủy lực làm sụp đổ cấu trúc bên trên.

Định hình khối rọ đá trong sản xuất

Sản xuất rọ theo tiêu chuẩn nào

Tiêu chuẩn sản xuất rọ đá về mắt lưới theo Tiêu chuẩn TCVN 10335:2014 do Bộ Giao thông vận tải tổ chức biên soạn và đề nghị, Tổng cục Tiêu chuẩn Đo lường Chất lượng thẩm định, Bộ Khoa học và Công nghệ công bố.

ĐỌC THÊM >>   Lưới rọ đá và những câu hỏi thường gặp

Các loại rọ đá - Định hình khối rọ trong công tác sản xuất như thế nào

Bộ tiêu chuẩn này quy định của Quốc gia về yêu cầu kỹ thuật, thi công và nghiệm thu các công trình sử dụng kết cấu rọ đá, thảm đá và các sản phẩm mắt lưới lục giác xoắn kép được mạ kẽm và tráng phủ nhựa (PVC). Tiêu chuẩn này không áp dụng cho các kết cấu được làm từ sản phẩm lưới kim loại có và không tráng phủ, được chế tạo theo phương pháp hàn cơ khí.

Báo giá rọ đá 2x1x1
Định hình thảm rọ đá

Ngoài các thuật ngữ và định nghĩa. Trong công tác sản xuất và định hình khối rọ. Cũng như các yêu cầu về sản xuất và yêu cầu chất lượng dây đan. Bao gồm dây đan bọc nhựa và dây đan mạ kẽm. Biện pháp thi công rọ đá trong bộ tiêu chuẩn này cũng hướng dẫn khá chi tiết.

Định hình kích thước các loại rọ đá -Thảm đá như thế nào

Lưới thép rọ đá xoắn kép định hình khối rọ đá tùy theo quy cách mà dự án yêu cầu. Các loại rọ thông dụng nhất với những quy cách thông dụng nhất là hình khối lập phương. Một vài quy cách đặc biệt như rọ neo hoặc các hình dạng khác phù hợp với dự án.

Rọ đá mạ kẽm

Thông thường trong sản xuất. Với khổ của máy đan lưới thép là 3,3m, 4,3m và 5,3m. Riêng khổ đan lưới của công nghệ 5,3m hiện nay trên thị trường Việt Nam là rất hiếm. Việc định hình khối thảm đá mới phụ thuộc vào chiều ngang của máy đan.

Kích thước mắt lưới phổ biến hiện nay là 8cmx10cm – 10cmx12cm – 12cmx14cm. Những mắt lưới lớn hơn tại Việt Nam mà bạn thấy ngoài thực địa thì thì có rọ  đan bằng tay. Hoàn toàn không có thảm đá định hình mỏng và rộng.

Kích thước mắt lưới được tính theo chiều rộng như hình minh họa dưới đây. Trong bộ tiêu chuẩn ASTM  A975-97 Các loại rọ đá - Định hình khối rọ trong công tác sản xuất như thế nào Cấu tạo của rọ đá

Trong công tác sản xuất rọ đá. Việc định hình được chia thành các tấm riêng biệt. Về kích thước rọ đá lập phương dù hình vuông hay hình chữ nhật. Đều chia thành 6 mặt khác nhau.

Ví dụ như Rọ kích thước 2mx1mx1m nghĩa là chiều dài, chiều rộng và chiều cao. Bao gồm có cả vách ngăn ở giữa. Vậy trong sản xuất được đan một tấm lưới 4mx2m riêng biệt. Cùng với kích thước của 02 vách ngăn. Và kết hợp chúng thành khối lập phương. Như bạn thấy trong hình vẽ trên.

Với thảm đá, có định hình mặt rộng và mỏng. Ví dụ như thảm đá có chiều dài 5m rộng 2m và cao 0,5m. Cấu tạo của nó như sau:

Thảm đá
Cấu tạo của thảm đá thông dụng

Trong công tác sàn xuất bộ thảm đá này. Tấm đáy được đan trên máy với kích thước là 5mx3m và tấm nắp là 5mx2m. Các vách ngăn còn lại là 2mx0.5m và định hình buộc lại với nhau như hình vẽ.

Các loại rọ đá - Định hình khối rọ trong công tác sản xuất như thế nào

Các loại rọ đá phổ biến trong xây dựng

Các loại rọ  được phổ biến trong công tác xây dựng nền móng kè cứng và xây dựng tường chắn. Chúng có kích thước định hình về hình học mang tính đặc thù của từng loại, như vật liệu lấp hoặc tính chất của dây đan.

Rọ đá hộc

Rọ đá hộc là loại rọ đá được lèn vật liệu lấp bên trong là đá hộc. Ngoài ra chúng có những đặc tính đầy đủ của một loại Rọ đá thông thường mà thôi. Rọ  hộc cũng có định hình theo các quy cách khác nhau. Và dây đan cũng như mắt lưới đều có tính chất giống nhau của Rọ đá thông thường.

Rọ đá hộc vì có vật liệu lấp là đá hộc. Có kích thước lớn và được ưa chuộng trong công tác xây dựng tường chắn trọng lực. Thông thường ứng suất của khối đá lên sức căng của dây đan là rất lớn. Nên rọ đá hộc có tính chất như sau

  • Mắt lưới lớn thì dây đan lớn và dây viền lớn
  • Mắt lưới nhỏ, dây đan nhỏ và dây viền lớn

Một vài công trình sử dụng khung viền lớn để làm cho khối đá đứng vững hơn. Như chúng tôi từng xuất bản về vấn đề này trong các trang blog địa kỹ thuật mội trường Hưng Phú.

Rọ đá mạ kẽm

Các loại rọ được gọi theo những hình thức định hình khác nhau. Ví dụ như rọ đá hộc, rọ đá neo một dạng định hình đặc biệt. Rọ có hình trụ tròn. Còn rọ mạ kẽm là thuộc tính chung của dòng dây đan mạ kẽm.

Dòng dây đan mạ kẽm có có đường kính nhỏ nhất 2.0mm đến 3.0mm. Và dây viền Boder xung quanh thân rọ đá ở các cạnh khối lập phương. Có đường kính từ 2.7mm đến 4.0mm. Chú ý là Dây viền khác với Khung Viền của Rọ đá.

ĐỌC THÊM >>   Lưới thép rọ đá Giải pháp bền vững cho xây dựng đê kè và thủy lợi

Dòng dây đan mạ kẽm thì được gọi là Rọ đá mạ kẽm. Tuy vậy chúng cũng có những định hình và quy cách như rọ đá có dây đan bọc nhựa PVC. Rọ mạ kẽm Hưng Phú sản xuất có các mắt lưới thông dụng, và quy cách cũng vậy

Rọ đá mạ kẽm

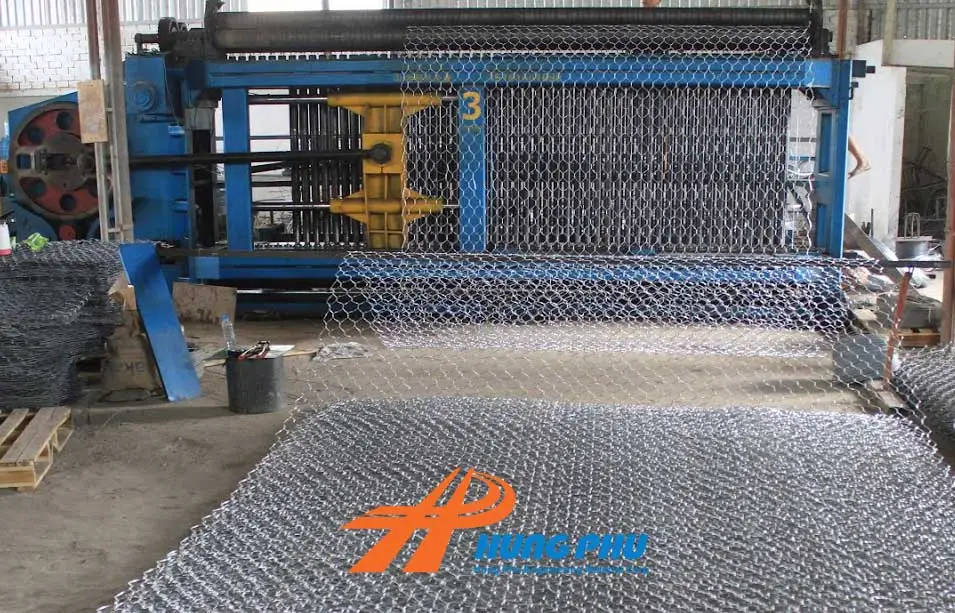

Sản xuất lưới thép rọ đá mạ kẽm trước khi định hình khối rọ

Rọ mạ kẽm nhẹ là dây đan được nhúng nóng một lớp mạ kẽm bên ngoài. Mỏng và chúng được làm mềm để dây có thể xoắn trên trục máy đan. Mạ kẽm nhẹ theo tiêu chuẩn TCVN 2053:1993 về dây thép mạ kẽm.

Rọ mạ kẽm nặng là dây đan được tráng kẽm nhúng nóng có khối lượng 280g/m2. Lớp mạ kẽm dây đan này khá dày và chắc chắn trong việc thi công tường chắn trọng lực. Rọ đá mạ kẽm nặng theo tiêu chuẩn Quốc gia TCVN 10335:2014 về Rọ đá, thảm đá và các sản phẩm mắt lưới lục giác xoắn phục vụ xây dựng công trình giao thông đường thủy – Yêu cầu kỹ thuật.

Rọ đá bọc nhựa PVC

Rọ bọc nhựa PVC, tên gọi cũng xuất phát từ tính chất của dây đan có bọc nhựa. Tuy vậy, tính chất chính xác nhất là Rọ mạ kẽm bọc nhựa PVC. Vì dây bằng kẽm mềm của lưới thép này có mạ kẽm.

Để dây đan lưới thép này chịu được trong môi trường khắc nghiệt hơn. Cụ thể như các công trình đê biển chắn sóng, hoặc lót kênh chỉnh trị ở vùng cửa sông ven biển. Rọ đá bọc nhựa PVC bảo đảm rằng dây đan có thể chống chịu sự ăn mòn với tuổi thọ cao nhất.

Trong công tác sản xuất và định hình khối rọ theo các quy cách thông dụng, quy cách đặc biệt. Rọ bọc nhựa PVC được bọc quanh dây đan mạ kẽm một lớp nhựa PVC dày 0.5 đến 0.6mm. Và do đó tiết diện dây đan tăng lên 1.0mm so với lỏi thép bên trong.

Như bạn đã thấy chúng tôi trình bày ở trên. Dòng dây đan mạ kẽm có mạ nặng và mạ nhẹ theo 02 tiêu chuẩn khác nhau. Rọ bọc nhựa PVC dây đan giờ chỉ còn phụ thuộc vào lớp nhựa bọc. Chúng có chất lượng như thế nào còn tùy thuộc vào chỉ tiêu thí nghiệm trong bộ tiêu chuẩn TCVN 10335:2014.

Rọ  bọc nhựa PVC tùy thuộc vào Chất lượng của lớp nhựa bọc. Và do đó mỗi đơn vị sản xuất đều có những Báo giá rọ đá khác nhau. Hưng Phú sản xuất dòng sản phẩm này có chất lương nhựa PVC bảo đảm các yêu cầu thí nghiệm cho những dự án lớn.

Thảm rọ đá

Thảm rọ đá là tên gọi từ tính chất định hình của lưới thép rọ đá. Chúng có đặc tính là có mặt phẳng rộng và mỏng. Có chiều dày từ 0,2m đến 0,5m thường gọi là Thảm đá. Thảm đá có một khối liên kết liên tục và có chiều cao từ 1m.

Thảm đá ngày nay được sử dụng nhiều trong công tác Thủy lợikỹ thuật ngoài khơi. Cùng với ổn định mái dốc chống xói mòn. Thảm đá cũng được sủ dụng trong công tác gia cố mai dốc bảo vệ các con đường cao tốc. Hoặc chống đá lăn từ các sườn núi.

Ví dụ một thảm  đá có quy cách là 6mx1mx1m. Hoặc một thảm  đá 3mx2mx1m. Thảm rọ liên kết với nhau trong xây dựng tường chắn trọng lực. Thường kết hợp với một tấm Neo, gọi là rọ neo.

Thảm rọ đá
Thảm rọ đá kích thước 6mx1mx1m Hưng Phú sản xuất
Thảm đá có mặt phẳng rộng và mỏng. Ví dụ như có quy cách là 6mx2mx0,3m hoặc 10mx3mx0,3m. Thông thường những thảm đá lớn nhà thầu phải có thiết bị thi công có năng lực.

Tạm kết

Tạm kết luận Rọ đá là một “cái giỏ đựng đá” với những định hình khối khác nhau. Có hai loại dây định hình nên “lồng đá” đó là định hình bằng lưới thép đan xoắn kép và lưới thép hàn.

Chúng tôi không đi vào chi tiết về các loại rọ đá lưới thép hàn. Chỉ giới thiệu những thông tin sơ lượng về rọ đá, thảm đá đan bằng dây. Dù chúng bắt nguồn từ đâu, thời gian nào vẫn chưa có mốc thời gian cụ thể

Ngày nay, các loại rọ đá – thảm đá vẫn được ưa chuộng trong công tác gia cố nền móng. Chống xói lở, trượt đất và lở đất. Rọ  và thảm đá luôn mang lại hiệu quả sử dụng công trình. Kể cả tuổi thọ và chúng luôn đáp ứng với những thách thức kỹ thuật khó.

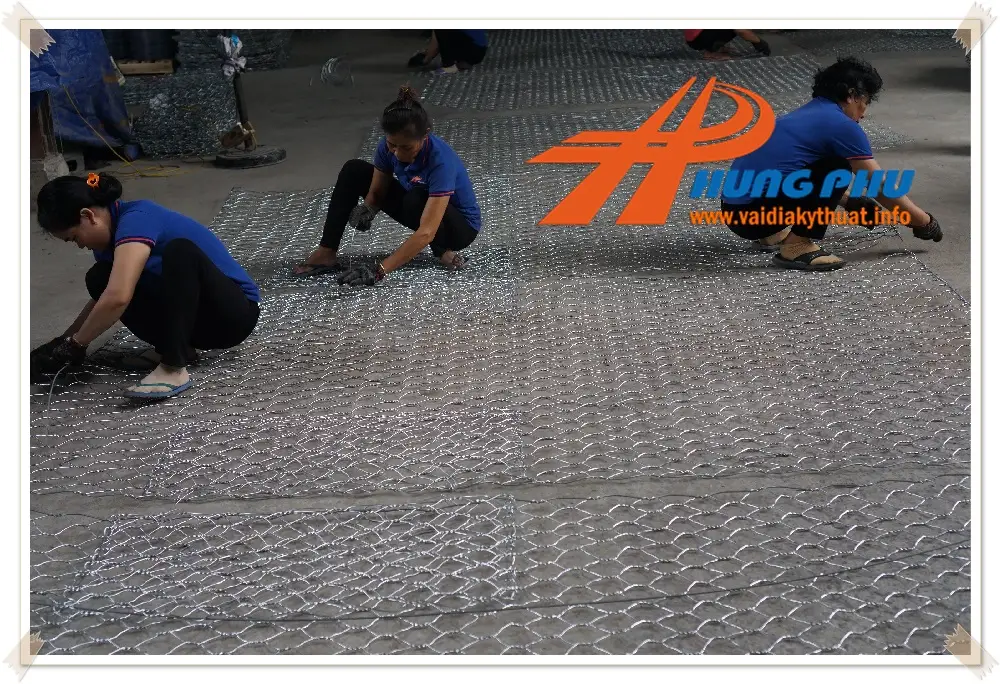

Một lần nữa xin cám ơn bạn đã theo dõi. Xin kính chào và  hẹn gặp lại. Một vài hình ảnh rọ đá trong sản xuất
